Aerosolsammler AS 06-02

Produktbeschreibung

Der mobile Aerosolsammler AS06-2 dient dem offline-Nachweis radioaktivitätstragender Aerosole in kerntechnischen Anlagen und anderen Einrichtungen, in denen Aerosole mit einer hohen Nachweiswahrscheinlichkeit nachgewiesen werden sollen.

Die Filteraufnahme ist steckbar und für einen Ø = 50 bis 60 mm Glasfaserfilter ausgelegt. Sie kann direkt am Aerosolsammler angeschlossen werden.

Optionen für die Filteraufnahme sind:

  • Schlauchanschluss mittels Schnellkupplungen
  • Einsatz einer Jodfilterpatrone
  • Bestaubungskegel zur Probenahme mittels Entnahmedüse aus geschlossenen Systemen

Der Aerosolsammler AS06-2 Version K1 ist für einen ungeregelten Durchsatz von ca. 5 m3/h ausgelegt. In Verbindung mit den Optionen der Filteraufnahme ist er für viele Messaufgaben einsetzbar. Zur Durchsatzmessung kommt ein Strömungssensor zum Einsatz, der nach dem kalorimetrischen Messprinzip arbeitet. Dieser Sensor arbeitet ohne mechanisch bewegte Teile und besitzt deshalb eine hohe Standzeit.

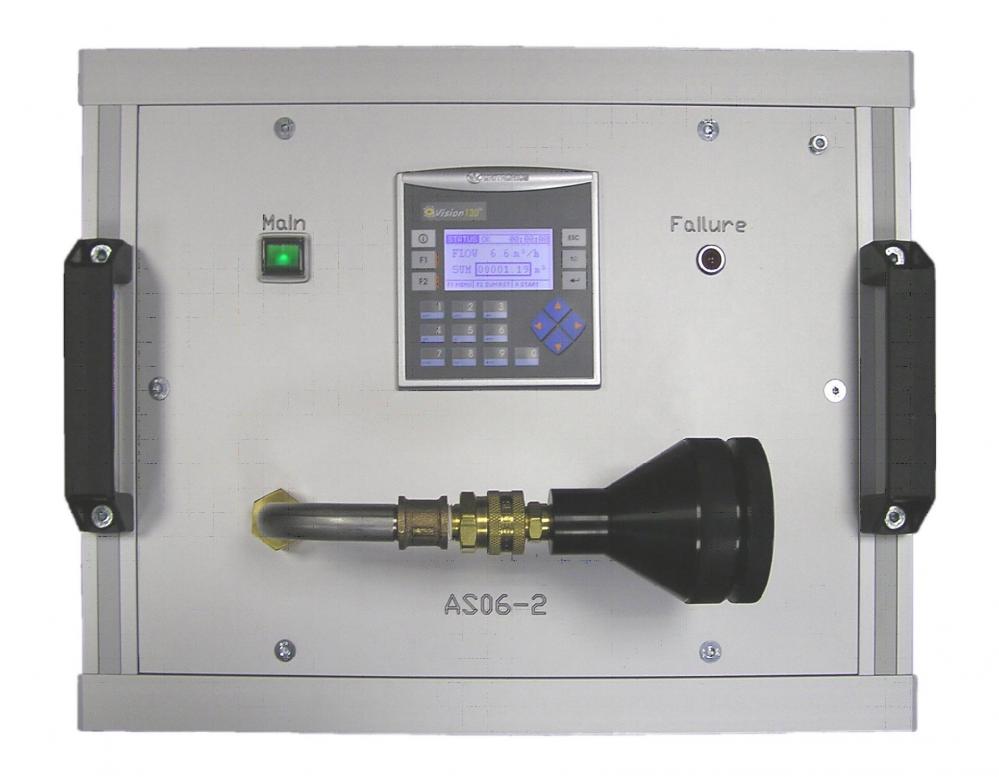

Auf der Frontplatte des Aerosolsammlers befindet sich eine speicherprogrammierbare Steuerung (SPS) mit integriertem Display, sie übernimmt die Steuerung, Überwachung und Bedienung des Sammlers. Hier sind auch der Netzschalter und eine rote LED als Sammelstörungsanzeige („FAILURE“) untergebracht. Während des Betriebes werden auf dem SPS-Display der Durchsatz [in m3/h], die aufsummierte Luftmenge („∑“) [in m3] und der Gerätestatus angezeigt.

Der Durchsatz wird während des Betriebes auf Einhaltung des zulässigen Bereiches überwacht. Bei Über- oder Unterschreitung wird ein Fehler generiert. Die Fehleranzeige erfolgt durch die LED („FAILURE“) und steht als potentialfreier Kontakt am Stecker ‘ X2‘ zur Verfügung.

Der Betrieb des Aerosolsammlers kann manuell oder zeitgesteuert erfolgen. Für die Zeitsteuerung besitzt die Steuerung drei einstellbare Schaltprogramme. Das Programm 1 ist auf Dauerbetrieb voreingestellt. Bei manuellem Betrieb kann die Zykluszeit oder die zu sammelnde Menge vorgegeben werden.

Durch Lenkrollen ist der Sammler mobil einsetzbar. Optional ist auch der Einbau in einem 19“ Schrank möglich.

Der Aerosolsammler AS06-2 ist nur für den Betrieb in trockenen Räumen vorgesehen und vor Feuchtigkeit zu schützen.

Technische Daten

Allgemein

Durchsatz
ca. 5 m³/h, ungeregelt

Durchsatzbilanzierung
elektronisch (SPS), rückstellbar

Pumpe
Becker VT 4.8

Bestaubungseinheit

Filteranschluss
steckbar

Filter
Glasfaser-Rundfilter, Ø 50..60 mm (z.B.: Munktell MG 160), S-Klasse, Abscheidegrad 99,9%

Steuerung

Steuerung
Unitronics Vision 130-33-T2

Fehleranzeige
LED "Failure" (Sammelstörung)

Digitale Ausgänge
potenzialfreies Relais (1 A / 30 V AC / DC)

Netzanschluss

Versorgungsspannung
230 V AC  ± 10%

Leistungsaufnahme
550 W

Sicherung
2 x T 6,3 A

Umgebung

Umgebungstemperatur (Betrieb)
0 – 50 °C

Lagertemperatur
- 20 – 60 °C

Relative Luftfeuchte
5 – 90%, nicht kondensierend

Maße und Gewicht

Abmessungen (H x B x T)
480 mm x 455 mm x 355 mm (ohne Filter)

Gewicht
ca. 30 kg
